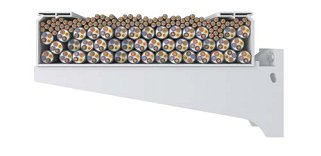

Diseñada para trabajar al 100% de llenado de cables
Distancia entre soportes a plena carga
Aumento en la seguridad global
de la instalación:
Por seguridad Unex ha diseñado la bandeja para:
•
Resistir la carga de todos los cables que caben
de acuerdo con la sección útil de cada dimensión.
•
Soportar sin rotura un 70% más de dicha carga.
•
Simplificar los cálculos en el diseño del sistema
de bandejas, de la ejecución y del control de la
instalación.
La Norma de bandeja EN 61537 establece tres
tipos de ensayos. Unex certifica el ensayo Tipo I
en todas sus bandejas aislantes a plena carga:
•

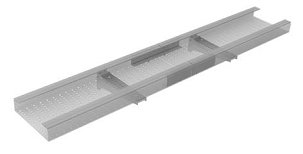

En el proceso de instalación, la posición
de la unión respecto al soporte (d) no está
condicionada.
Se simplifica el diseño y dirección de obra.
Carga de trabajo: Tipo I plena carga
S/EN 61537
d
No existe limitación
Ver Carga de trabajo de seguridad (SWL) (kg/m) o (N) S/ EN 61537 en página 318.
L: 1,5 m
L: 0,5 m
L: 1 m
+40ºC
+90ºC
+60ºC
L: 1,5 m
L: 0,5 m
L: 1 m
